專業4K版 50米 3G/6G/12G-SDI同軸連接線

型號：BSDI4050MM(12G)

◆ 3G/6G/12G-SDI專用同軸纜線，外徑7mm
◆ 純銅芯導體(18AWG/1.02mm)，阻抗75歐姆
◆ 具有三層絕緣遮蔽，線材偏硬，抗干擾與傳輸穩定
◆ PVC聚氯乙烯外皮護套
◆ 不同SDI規格/解析度/傳輸速率與可達距離
(1)HD-SDI:720p/1080i, 1.5Gb/s, 115米
(2)3G-SDI:1080p, 3Gb/s, 119米
(3)12G-SDI:4K UHD, 12Gb/s, 74米
◆ 以上傳輸距離僅供參考，仍會受設備驅動特性、均衡&時鐘恢復、線纜安裝等因素影響

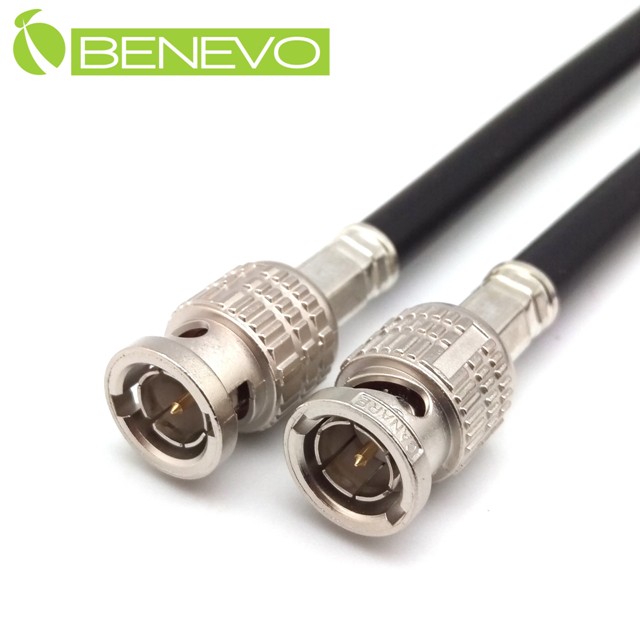

◆ 本款為日本Canare線材，兩端已壓接為BNC公頭


BENEVO專業4K版 50米 3G/6G/12G-SDI同軸連接線

功能特點
◆ 3G/6G/12G-SDI專用同軸纜線，外徑7mm
◆ 純銅芯導體(18AWG/1.02mm)，阻抗75歐姆
◆ 具有三層絕緣遮蔽，線材偏硬，抗干擾與傳輸穩定
◆ PVC聚氯乙烯外皮護套
◆ 不同SDI規格/解析度/傳輸速率與可達距離
   (1)HD-SDI:720p/1080i, 1.5Gb/s, 115米
   (2)3G-SDI:1080p, 3Gb/s, 119米
   (3)12G-SDI:4K UHD, 12Gb/s, 74米
◆ 以上傳輸距離僅供參考，仍會受設備驅動特性、均衡&時鐘恢復、線纜安裝等因素影響
◆ 本款為日本Canare線材，兩端已壓接為BNC公頭

線材結構

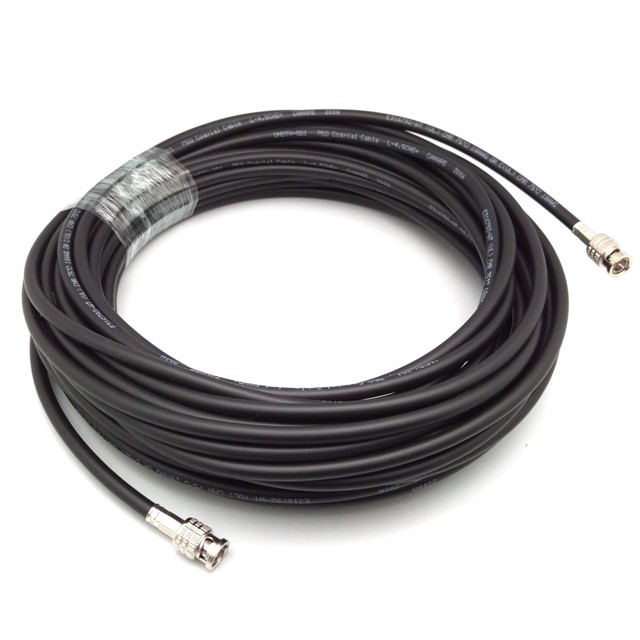

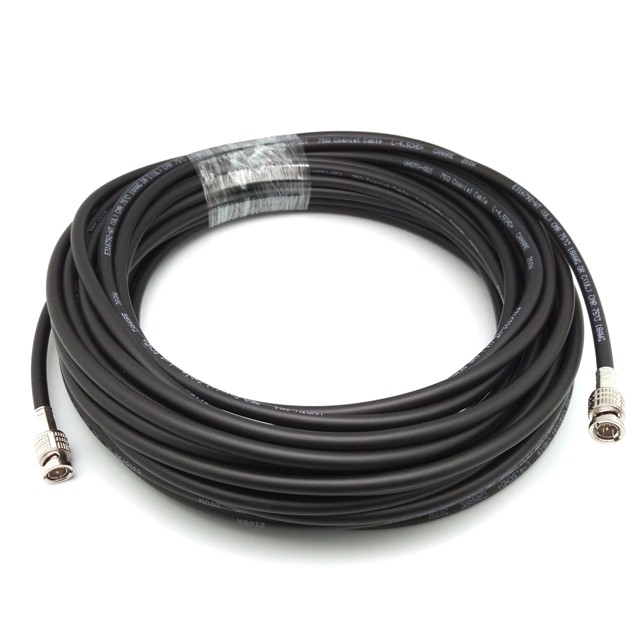

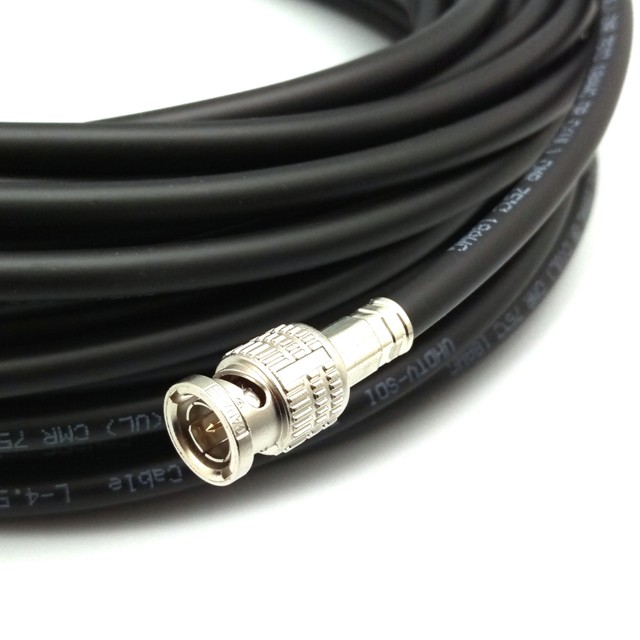

商品照片

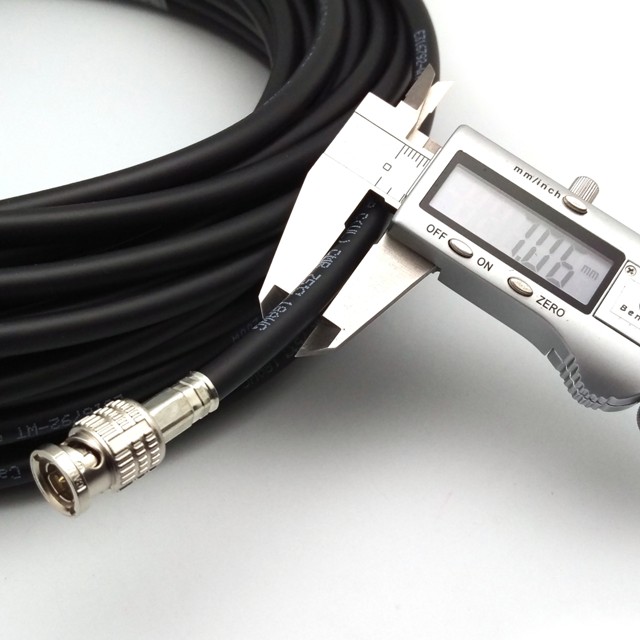

同軸線外徑：7.0mm
同軸線重量：6.2kg/100m
內導體直徑：1 x 18AWG / 外徑 1.02mm
絕緣外徑：4.57mm
外導體隔離密度及構成：0.14TA/6/24(91%以上)
內導體阻抗：≦23.3Ω/km
外導體阻抗：≦9.9Ω/km
靜態電容：53 nF/km
特性阻抗：75±3Ω
HD-SDI衰減(750MHz)：17.4dB/100m
3G-SDI衰減(1.5GHz)：25.1dB/100m
12G-SDI衰減(6GHz)：53.6dB/100m
絕緣體：發泡聚乙烯
外皮：PVC
絕緣電壓1000V AC/1分鐘無異常


包裝內容
連接線 x1
