BENEVO專業型 4進1出 HDMI USB KVM影像分割切換器
商品介紹
BENEVO推出這一款支援4畫面分割的KVM切換器，可以讓您使用一組HDMI螢幕與USB鍵盤滑鼠操作4台電腦，您可以選擇將4台電腦畫面以4分割方式顯示在單一螢幕，並可選擇同步控制或是切換到其中一台電腦進行操作。支援面板按鍵、鍵盤熱鍵或紅外線遙控，以進行不同模式的切換。
提供同步操作的獨特功能，可以讓您同時操作4台電腦，應用於數位遊戲、多電腦設定與監控環境，讓操作更有效率，並且一目了然。
功能特點
◆ 使用1組HDMI螢幕與USB鍵盤滑鼠連接4台HDMI與USB介面的電腦
◆ 支援無縫切換與4畫面分割模式
◆ 支援最高解析度為1080p@60Hz

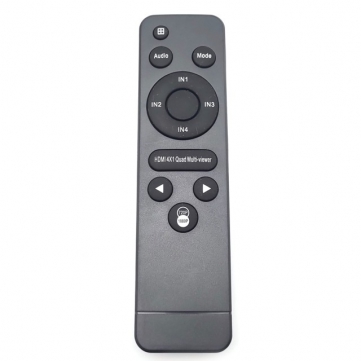

◆ 透過面板按鍵、鍵盤熱鍵或紅外線遙控切換
◆ 符合HDMI1.3，HDCP1.2，支援DVI視訊
◆ 支援USB2.0周邊裝置
◆ 支援PCM2.0音效
◆ 使用標準HDMI 26AWG滿芯線材，可支援輸入與輸出各15米的視訊連結距離
◆ 可以使用一組USB鍵盤滑鼠同時同步控制所有連結電腦
◆ USB介面支援Windows, Linux, Mac與Android作業系統，支援Plug&Play

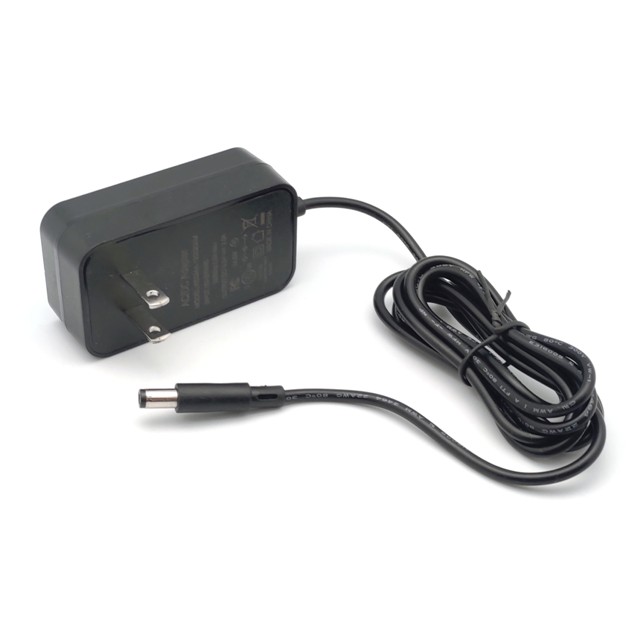

◆ 使用DC12V/2A電源供應器
◆ 純硬體設計，安裝後即可使用，不需額外驅動程式或軟體。
連接示意圖
安裝與操作
基本安裝
1. 請將HDMI螢幕與USB鍵盤滑鼠接到切換器的前方控制端

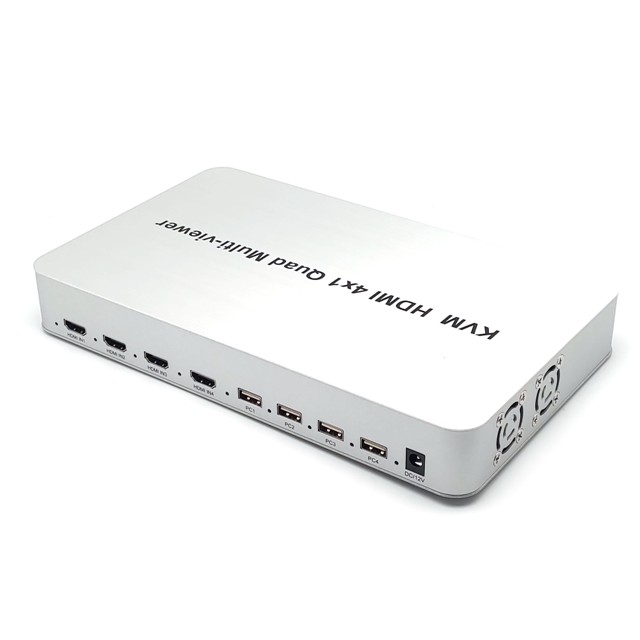

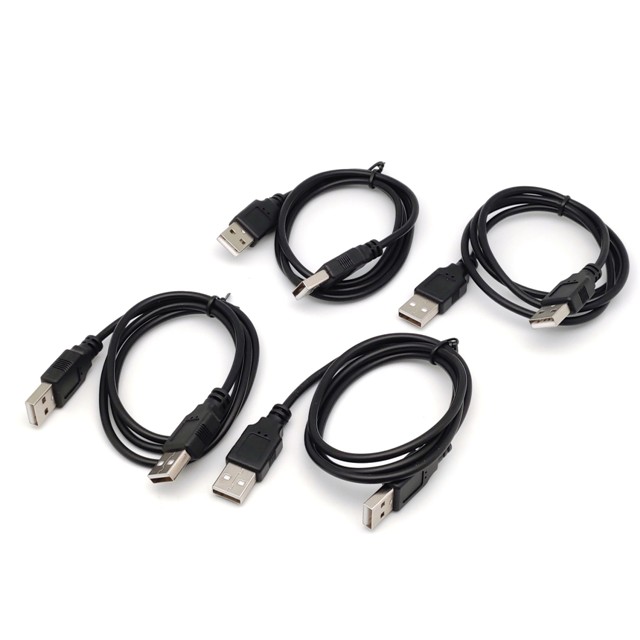

2. 請自備HDMI連接線與使用內附USB A公對A公連接線，從切換器後方連接到對應的電腦端HDMI與USB連接埠，如果USB連接線不夠長，可自備或另備所需長度
3. 連接電源供應器，並按下切換器前方開關，開啟切換器電源
4. 切換器會預設切換到第1台電腦，請試著操作與檢視畫面是否正常，接著再逐步使用或測試其他功能
5. 要切換不同視訊與操作模式，您可以透過面板按鍵、USB鍵盤滑鼠或紅外線遙控器切換
提供5種視訊切換模式
1. Mode 1: 2x2的四分割畫面，可選擇其中一個音訊輸出
2. Mode 2: 左邊為大的主畫面，右邊為3個小畫面，音訊輸出為主畫面的
3. Mode 3: 左右與中間上下的4畫面呈現，畫面會延展變形
4. Mode 4: 左右雙畫面呈現，畫面會延展變形
5. Mode 5: 選擇其中1個訊號源進行全螢幕顯示
USB鍵盤滑鼠的模式切換(適用分割畫面時的操作)
1. USB同步：請按下 "Ctrl+Ctrl+0"，等切換器的PC燈號均亮起，即可同步操作4台電腦，再按一次 "Ctrl+Ctrl+0"或進到其他切換模式即可取消同步操作
2. 切換到不同電腦操作，其中 * 為鍵盤右側小鍵盤的乘號：
PC1: 請按下 * + F1
PC2: 請按下 * + F2
PC3: 請按下 * + F3
PC4: 請按下 * + F4
3. 滑鼠跳躍操作模式：壓住滑鼠中間滾輪，按一下左鍵就會將滑鼠操作移動到前一編號電腦，按一下右鍵就會將滑鼠操作移動到下一編號電腦
4. 請注意USB切換到不同電腦時，需要等幾秒種的時間才可動作，視主機效能而定
USB鍵盤熱鍵切換(使用單一全畫面的操作)
選擇第1個畫面: * + 1
選擇第2個畫面: * + 2
選擇第3個畫面: * + 3
選擇第4個畫面: * + 4
選擇前1個畫面: * + PgUp
選擇後1個畫面: * + PgDn
選擇4分割畫面: * + 5 或是同時按下滑鼠的左右鍵

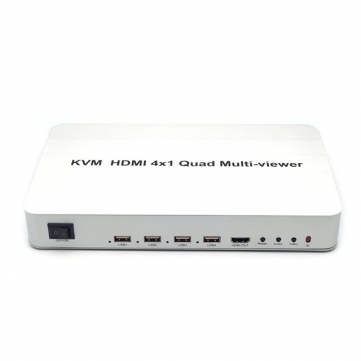

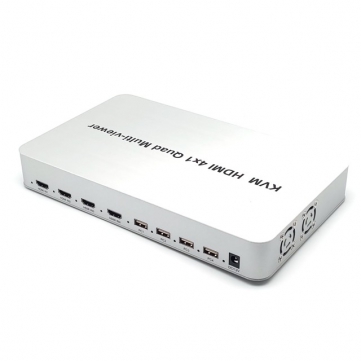

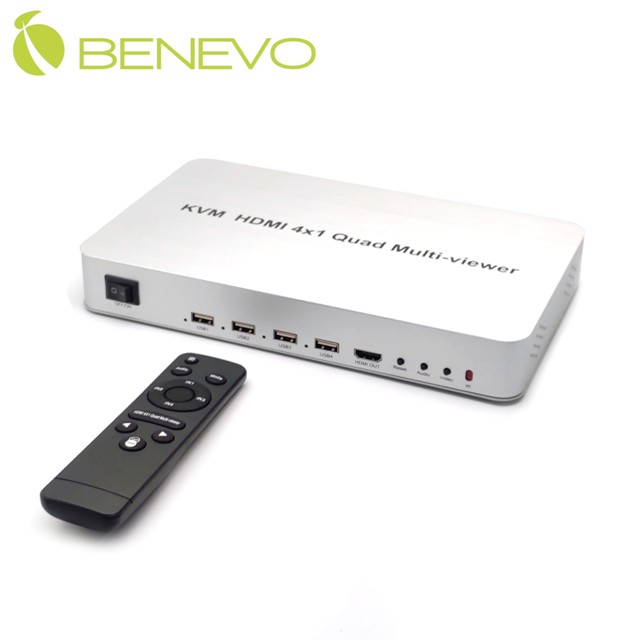

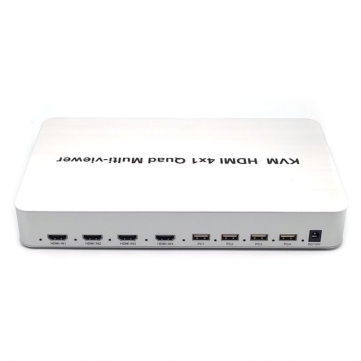

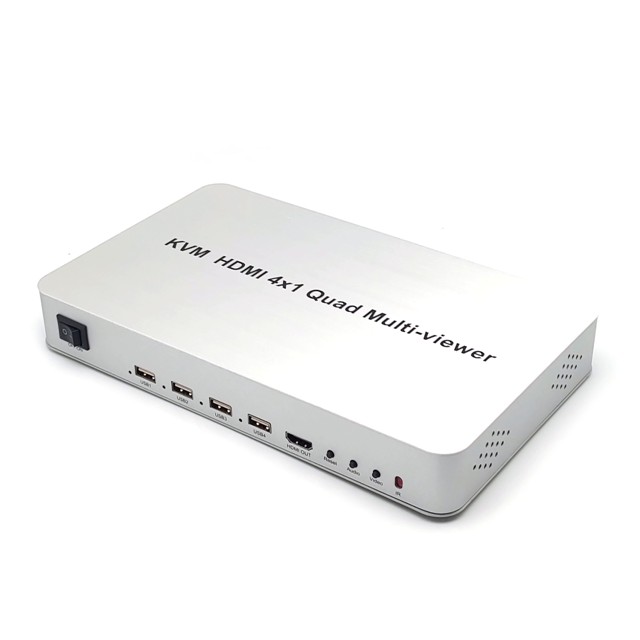

商品照片
|
