BENEVO面板型 HDMI影音訊號延伸器
商品介紹
BENEVO這一款面板型 HDMI影音訊號延伸器，由一個面板型傳送端與接收端組成，兩端之間以單一條 CAT6纜線連接，即可將 HDMI 訊號做延長，支援解析度1080p，最遠可達50公尺。傳送器提供2埠RJ45系統連接埠，可加購一個接收器達到兩個同步顯示。
功能特點
◆ 透過單一Cat6網線延伸HDMI訊號，傳送端與接收端之間使用一條 CAT6纜線連接
◆ 顯示解析度1080p最遠延長距離可達50米

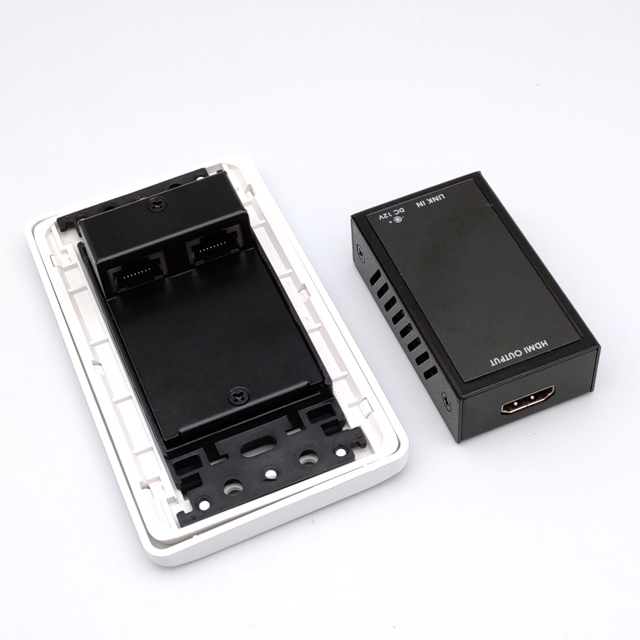

◆ 傳送端提供2個RJ45系統連接埠，可加購接收端(BHE101PNR)，達到將兩個HDMI影音延長距離同步顯示 (備註：標配為1個傳送端面板及1個接收端)
◆ 相容 HDMI 1.2a 及 HDCP 規範
◆ 支援最高解析度:1080p@60Hz
◆ 傳送端內建 EDID。

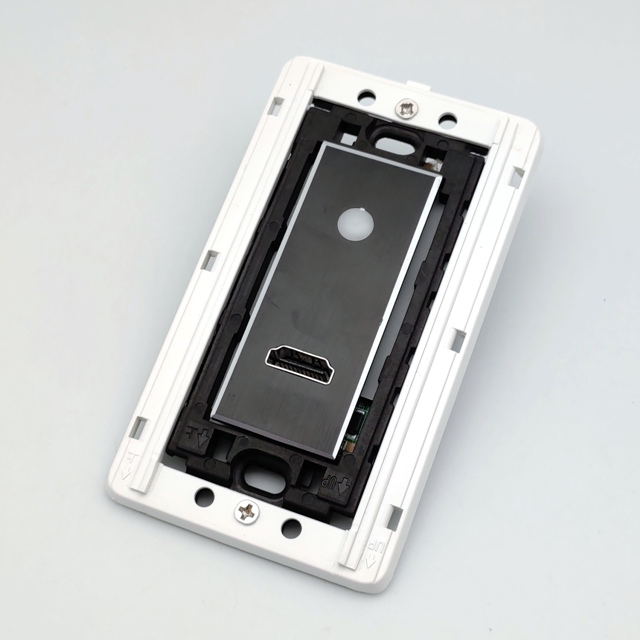

◆ 傳送端面板具雙色燈號顯示HDMI訊號輸入狀態，紅燈表示無訊號，藍燈表示訊號正常輸入
◆ 支援單邊供電(PoE)，僅需接收端連接電源(DC12V)即可正常運作
◆ 音效支援 LPCM、Dolby True HD、DTS-HD
◆ 純外接式硬體設計、免安裝任何軟體或驅動程式
◆ 傳送端尺寸：120mm x 72mm x 30mm
◆ 接收端尺寸：68mm x 38mm x 21mm

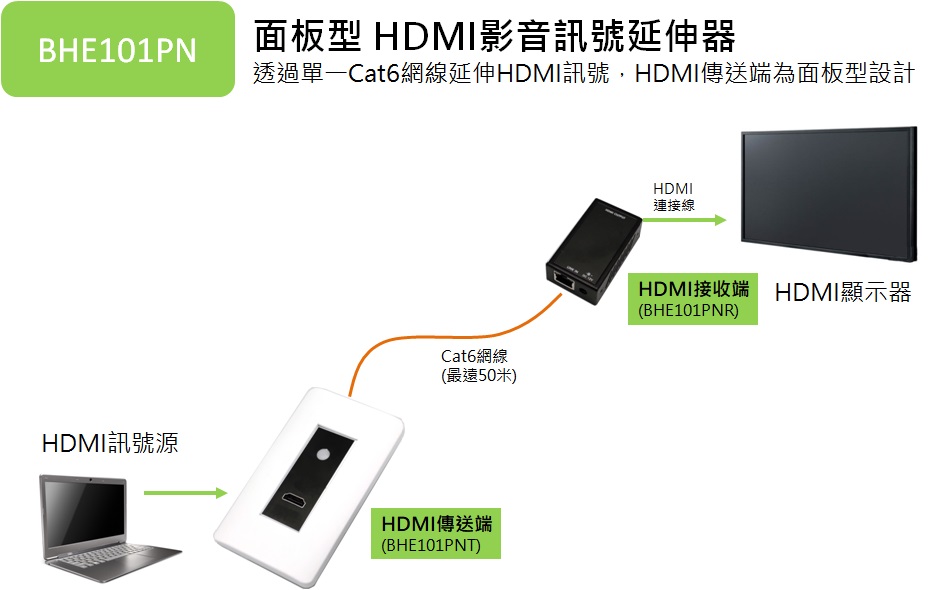

連接示意圖
商品快速安裝與操作
1. 請預備好具有HDMI介面的電腦/筆電、顯示器與CAT6網線，Cat6網線兩端請以568B規格製作

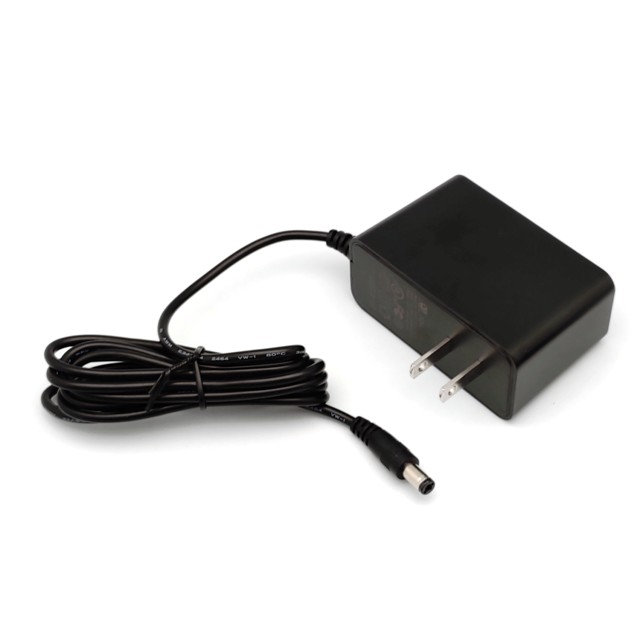

2. 參考連接示意圖，將電腦與傳送端之間以HDMI連接線連接，傳送端與接收端之間以Cat6網線連接，接收端與顯示器之間以HDMI線連接，然後將所附DC12V變壓器接於接收端的電源插孔
3. 開啟電腦與顯示器，確認顯示狀態，電腦可以進顯示器設定檢查輸出解析度，確認該解析是否適用現場顯示器或投影機。
4. 傳送端面板具雙色燈號顯示HDMI訊號輸入狀態，紅燈表示無訊號，藍燈表示訊號正常輸入。
5. 接收端綠燈為電源指示燈，橙燈為訊號動作指示燈。

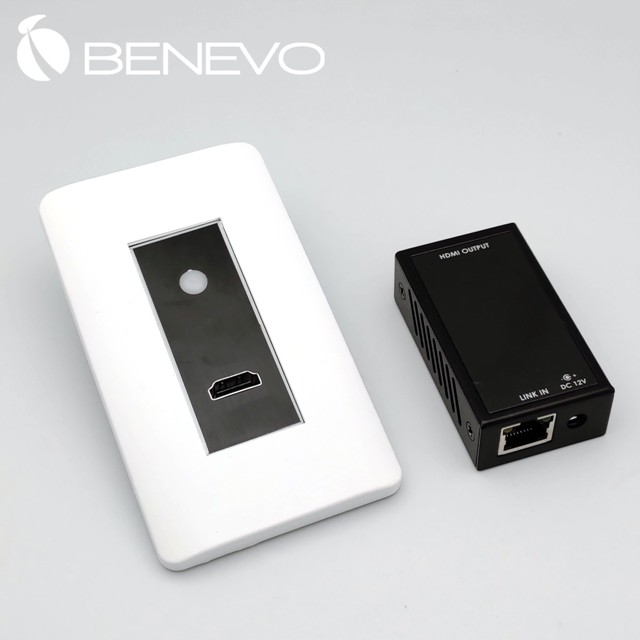

商品照片
|
