專業型 16進64出 HD-TVI/AHD/HDCVI/CVBS主動式高清影像訊號分配器

型號:BNCS1664HD

◆ 具有16組1進4出主動式影像分配
◆ 支援HDCVI、HD-TVI、AHD、960H、NTSC、PAL等訊號格式
◆ 第1組輸出可選擇是否傳輸高清攝影機控制訊號
◆ 影像輸入、影像輸出、電源輸入均具突波防護
◆ 2U機架型設計,可固定於19吋標準機櫃
◆ 可應用於系統整合場合,用於監看與錄影
◆ 台灣設計製造,品質保證



BENEVO專業型 16進64出 HD-TVI/AHD/HDCVI/CVBS主動式高清影像訊號分器

商品介紹
BENEVO這一款訊號分配器針對高清監視影像而設計,可以支援HD-TVI/AHD/HDCVI/960H/CVBS監視訊號,可以將16組視訊同步為64組輸出,相當於內建16組1對4的同步功能。這一款主動式設計的專業分配器可以應用於較大型的CCTV監視系統安裝,提供同步監看與錄影功能。

功能特點
◆ 具有16組1進4出主動式影像分配
◆ 支援HDCVI、HD-TVI、AHD、960H、NTSC、PAL等訊號格式
◆ 第1組輸出可選擇是否傳輸高清攝影機控制訊號
◆ 影像輸入、影像輸出、電源輸入均具突波防護

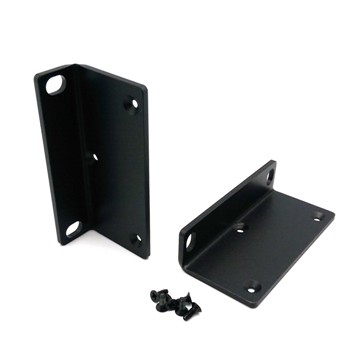

◆ 2U機架型設計,可固定於19吋標準機櫃
◆ 連結線材請使用75歐姆高品質RG59/RG6U同軸線纜,延伸距離因設備功能與連結配件而異
◆ 可應用於系統整合場合,用於監看與錄影
◆ 台灣設計製造,品質保證

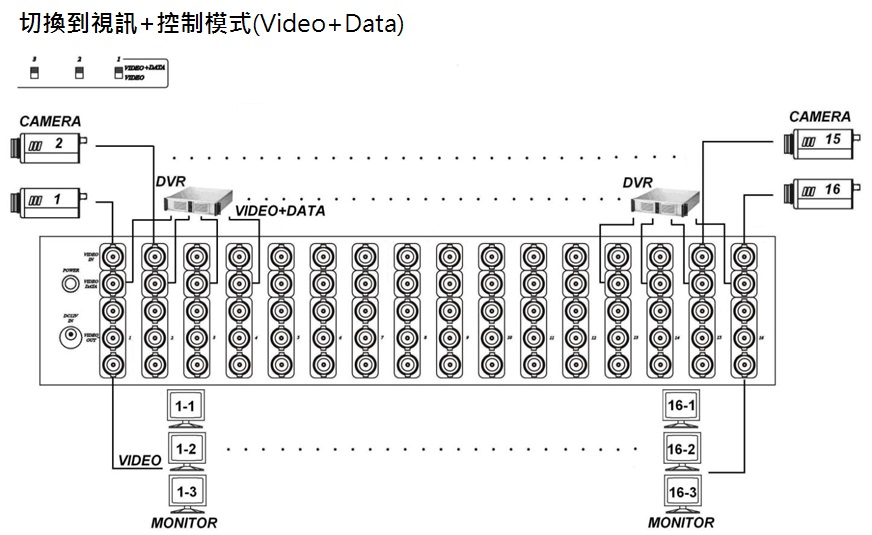

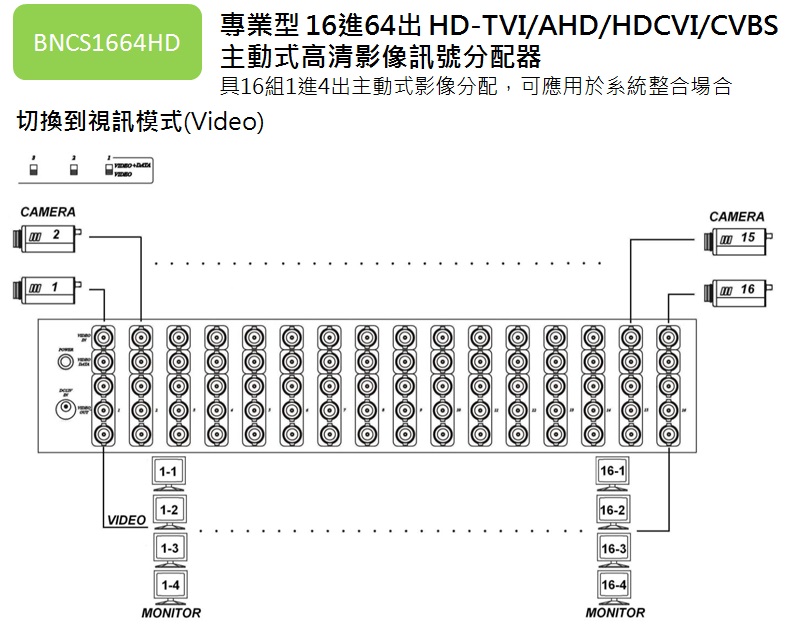

商品連接示意圖

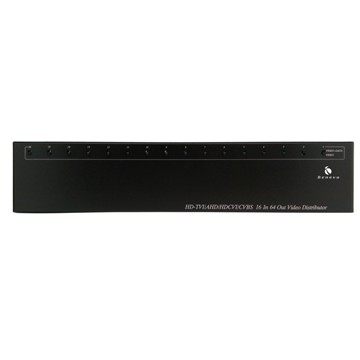

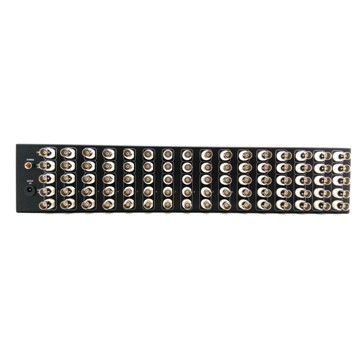

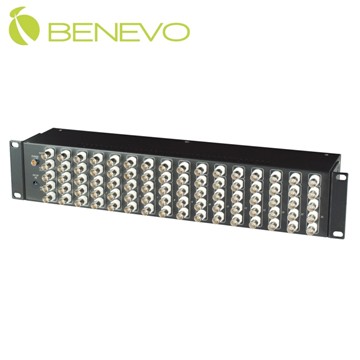

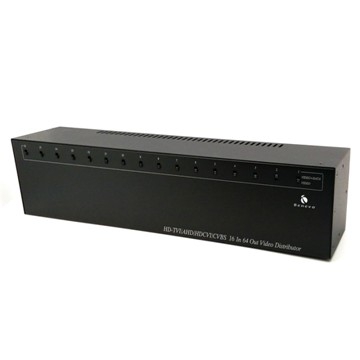

商品照片


影像輸入:BNC x 16, 75Ω, 1Vpp
影像輸出:BNC x 64, 75Ω, 1Vpp
頻率響應:100MHz 0.1dB Gain Flatness
電源變壓器:12V / 1.5A
最大消耗電流:960A(標準), 1150mA (Max)
尺寸(mm):485mm x 92mm x 88mm
重量(g):2700

包裝內容
1. 分配器 x1

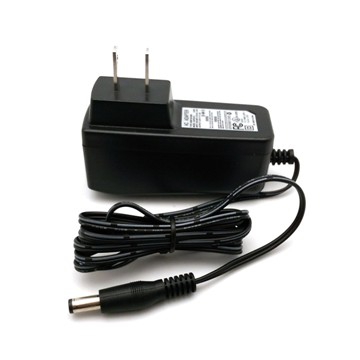

2. 電源供應器 x1
