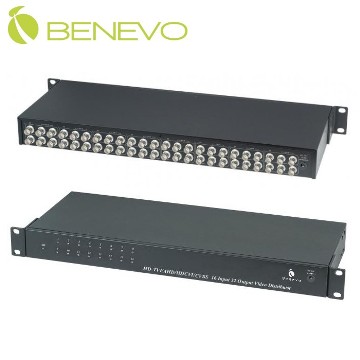

專業型 16進32出HD-TVI/AHD/HDCVI/CVBS主動式高清影像訊號分配器

型號:BNCS1632HD

◆ 具有16組1進2出主動式影像分配
◆ 支援HDCVI、HD-TVI、AHD、960H、NTSC、PAL等訊號格式
◆ 影像輸入、影像輸出、電源輸入均具突波防護
◆ 電源輸入支援 9-24V DC
◆ 1U機架型設計,可固定於19吋標準機櫃
◆ 可應用於系統整合場合,用於監看與錄影
◆ 台灣設計製造,品質保證



BENEVO專業型 16進32出 HD-TVI/AHD/HDCVI/CVBS主動式高清影像訊號分配器

商品介紹
BENEVO這一款訊號分配器針對高清監視影像而設計,可以支援HD-TVI/AHD/HDCVI/CVBS監視訊號,可以將16組視訊同步為32組輸出,相當於內建16組1對2的同步功能。這一款主動式設計的專業分配器可以應用於較大型的CCTV監視系統安裝,提供同步監看與錄影功能。

功能特點
◆ 具有16組1進2出主動式影像分配
◆ 支援HDCVI、HD-TVI、AHD、960H、NTSC、PAL等訊號格式
◆ 具有輸入訊號指示燈
◆ 影像輸入、影像輸出、電源輸入均具突波防護
◆ 電源輸入支援 9-24V DC
◆ 1U機架型設計,可固定於19吋標準機櫃
◆ 連結線材請使用75歐姆高品質RG59/RG6U同軸線纜,延伸距離因設備功能與連結配件而異
◆ 僅支援視訊,不支援控制訊號
◆ 可應用於系統整合場合,用於監看與錄影
◆ 台灣設計製造,品質保證

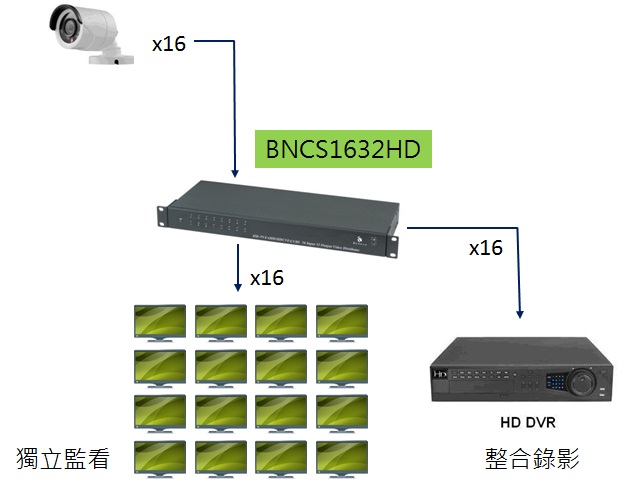

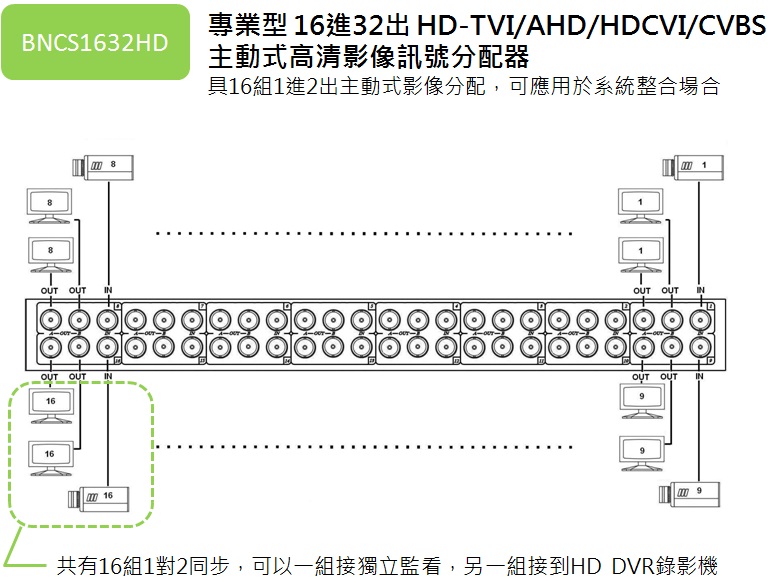

連接示意圖





影像輸入:BNC x 16, 75Ω, 1Vpp
影像輸出:BNC x 32, 75Ω, 1Vpp
頻率響應:100MHz 0.1dB Gain Flatness
指示燈:1 Power LED (GREEN), 16 Signal LED (BLUE)
電源變壓器:12V / 1A
最大消耗電流:700mA (Max)
尺寸(mm):485mm x 106mm x 44mm
重量(g):2050

包裝內容
1. 分配器 x1
2. 電源供應器 x1
