BENEVO Cat6網線型 HDMI訊號延伸器

使用單一Cat6網線延長HDMI高畫質數位影音

產品簡介

這一款超您你單埠 HDMI 數位影音訊號 CatX 長距離延長套件，透過一組影音傳送器(T端)及接收器(R端)，兩端之間以一條   Cat6纜線相互連接，即可將 HDMI 數位影音訊號做延長，最遠可延伸長達 40~70 公尺。HDMI影音訊號的延伸距離視搭配的接收器規格而有所不同。提供高解析度的音視訊訊號，適合商業廣告、多媒體數位廣告 ( Digital Signage ) 的應用。


使用環境：

◆ 大眾運輸系統：交通資訊看板
◆ 數位廣告(Digital Signage)看板：商業廣告播放
◆ 政府/醫療/金融/文教：延伸顯示裝置、液晶電視安裝工程
◆ 觀光/飯店/電影院：提供客戶豐富的旅遊娛樂資訊
◆ 保全/監控系統：延伸監控畫面
◆ 一般家庭：可將電腦畫面延伸至家中液晶電視播放


產品特色

◆ 本裝置由一組單埠CatX HDMI傳送器(BHE101T)及單埠CatX HDMI長距離接收器(BHE101R)組成的，可延伸HDMI影音訊號距離達40~70公尺。
◆ 傳送器與接收器之間，使用一條Cat6纜線作連接，即可將 HDMI 數位影音訊號做延長。
◆ 傳送器及接收器具雙色 LED 燈號，完整顯示系統連接狀態。
◆ 長距離接收器內建一組微調旋鈕 ( EQ )，可以使 HDMI 數位影音訊號在遠端螢幕顯示正常無誤。
◆ HDMI數位影音訊號支援解析度及對應有效傳輸距離：

    1.HDMI數位影音輸入埠：透過標準 HDMI 纜線延伸，由 HDMI 數位影音輸出設備到傳送器，距離 1.8m。
    2.HDMI數位影音輸出埠：透過標準 HDMI 纜線延伸，解析度 1080p，距離 1.8m。
    3.RJ-45系統輸出埠：透過 Cat6 纜線延伸，傳輸之HDMI資料傳輸率1.65Gbps (HDMI1.2版) 時搭配：
       → 長距離接收器(BHE101R)：720p/1080i，距離 90m / 1080p，距離 70m。(BHE101搭配的為長距離接收器)
       → 短距離接收器(BHE025R)：720p/1080i，距離 25m / 1080p，距離 15m。
       ※ 註 ※ 欲達以上最佳傳輸距離，建議使用BENEVO數位影音專用CatX 纜線。
    4.RJ-45系統輸出埠：透過 Cat6 纜線延伸，傳輸之HDMI資料傳輸率2.25Gbps (HDMI1.3版) 時搭配：
       → 長距離接收器(BHE101R)：720p/1080i，距離 60m / 1080p，距離 40m。(BHE101搭配的為長距離接收器)
       → 短距離接收器(BHE025R)：720p/1080i，距離 15m / 1080p，距離 10m。
       ※ 註 ※ 欲達以上最佳傳輸距離，建議使用BENEVO數位影音專用CatX纜線。

◆ 純外接式硬體設計、免安裝任何軟體或驅動程式。
◆ 符合 HDMI 1.3、DVI 1.0 規範。
◆ 支援 HDCP 1.1 認證機制 ( 數位防拷 )。
◆ 硬體兩年保固。
◆ 台灣製造，品質保證。

連接DVI投影機之設定方式

可加購BHDMIMDVIM150讓HDMI接收器連接DVI投影機，其中HDMI傳送端需要設定成DVI投影機模式，設定方式為將傳送端拿到投影機處，使用HDMI-DVI連接線(BHDMIMDVIM150)連接投影機與傳送端，再將傳送端接上變壓器電源，燈號閃一下即表示完成DVI模式設定。接著再按照標準方式連結即可。

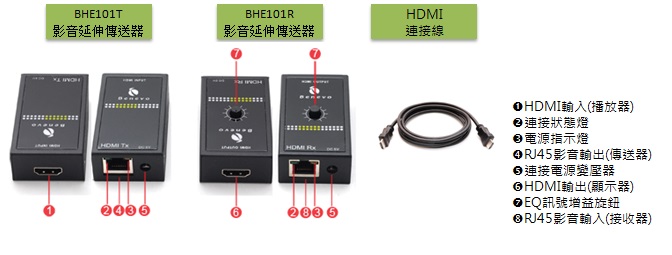

面板功能說明

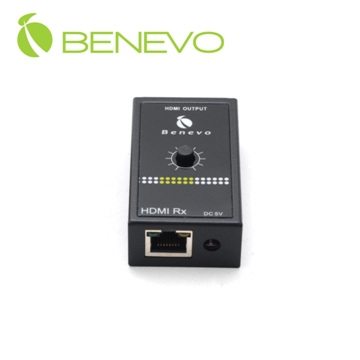

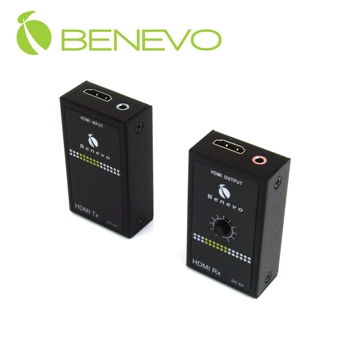

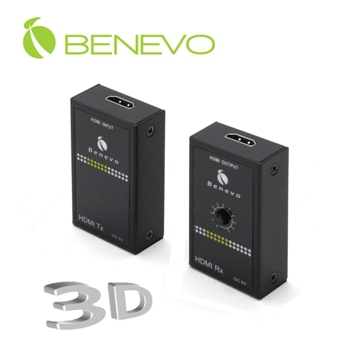

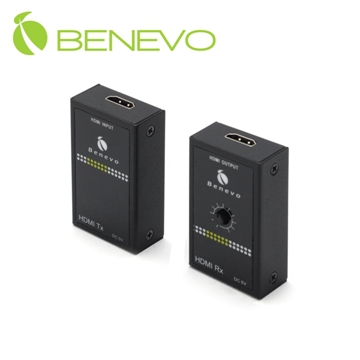

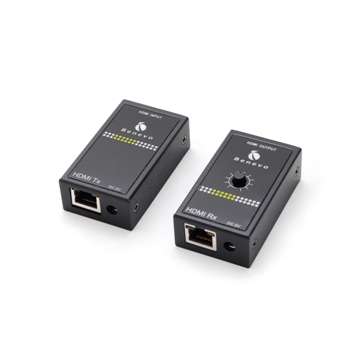

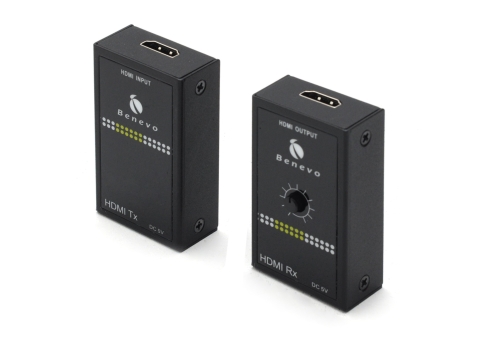

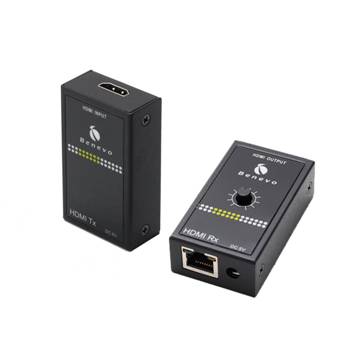

商品照片

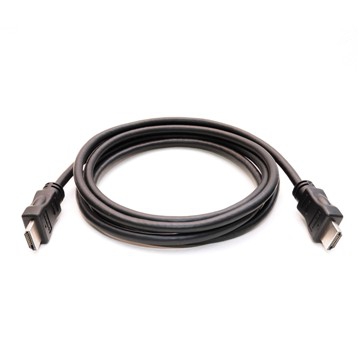

連接線示意圖
