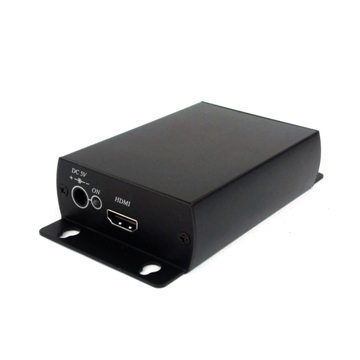

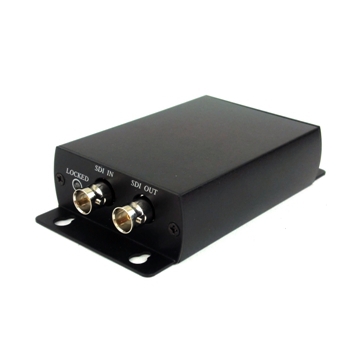

商品介紹
這一款專業型訊號轉換器可以將SG-SDI, HD-SGI與SD-SDI訊號轉換為HDMI訊號，讓使用者使用較經濟的HDMI顯示器於SDI訊號環境中。這一款設備可以用於HD, CCTV, HD-SDI攝影機與廣播影音監控環境。
商品特色
◆ 可以將3G/HD/SGI訊號轉換為HDMI訊號
◆ 支援視訊解析NTSC, PAL, 720p, 1080i, 1080p
◆ 支援SDI(SMPTE-259M標準), HD-SDI(SMPTE-292M標準), 3G-SDI(SMPTE-424M標準)
◆ 支援LPCM 7.1聲道音效
◆ SDI接收埠內建EQ等化功能，可增加接收距離與穩定性
◆ SDI輸出埠具有時脈重整(Re-Clocking)功能，可提昇輸出訊號品質及支援多重串級
◆ 支援資料速率：270m~2.97Gbps
◆ SDI工作距離：SD模式300M，HD模式200M，3G模式100M (使用RG59規格或對等特性線纜，本距離基於Belden 1694A RG6U線纜測試)
◆ 台灣設計製造，外銷機種，品質保證
SDI相關規格與標準說明：
SDI(Serial Digital Interface, 串列數位介面)是 ITU-R BT.656 以及移動圖像和電視工程師協會 (SMPTE) 提出的串列鏈路標準，在廣播環境中透過 75 歐姆同軸電纜來傳輸未壓縮的數位視訊，大部分專業視頻基礎設備都採用了該標準。
該標準共分為三個版本 - SMPTE-259M, SMPTE-292M, SMPTE-424M，SDI的名稱分別為SD-SDI, HD-SDI, SG-SDI。
第一版SD-SDI，基於SMPTE-259M標準，支援資料速率是270 Mbps，適用於60Hz的480i螢幕格式(480i60)。
第二版為HD-SDI，基於SMPTE-292M標準，將資料速率提昇至1.485Gbps，支援HD等級720p60與1080i60高畫質格式。它使用同樣的 75 歐姆同軸電纜。廣播和其他視訊產品開發商在同軸電纜硬體基礎設備上進行了大量投入，希望能夠延長其基礎設備的生命週期，所以再推出第三版本。
第三版為3G-SDI，基於SMPTE-424M標準，在同樣的75歐姆同軸電纜上，SDI資料速率加倍，達到了2.97 Gbps。這一新標準稱為 3-Gbps (3G) SDI，支援 1080p60 和數位影院等解析度更高的圖像品質。
同軸電纜線規格區分
日規分為 3C、4C、5C、7C 等
美規分為 RG-58、RG-59、RG-6U、RG-11 等
RG-59 的頻寬 900MHz
RG-6U 的頻寬 2000MHz 以上（適用高頻數位訊號）

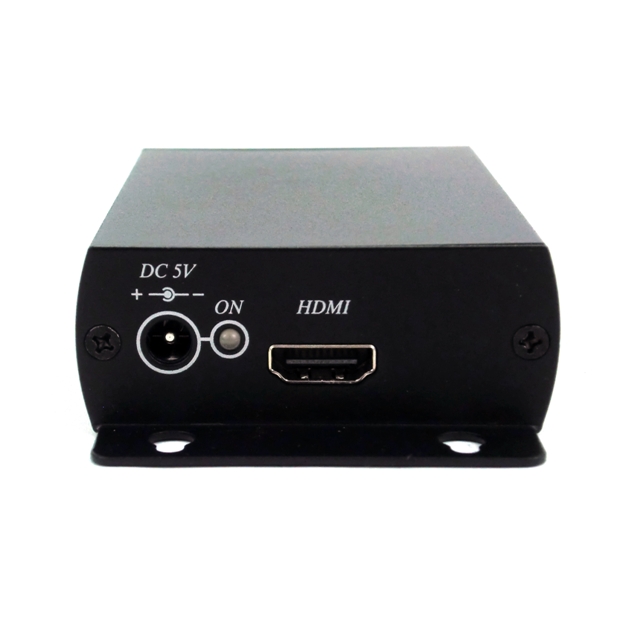

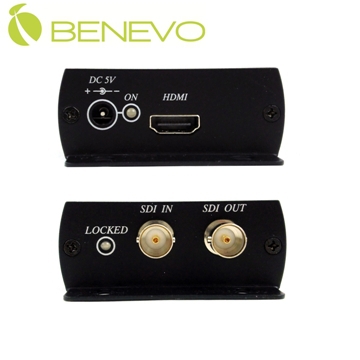

面板功能說明
綠燈為電源與訊號指示燈：綠燈表示有接電源

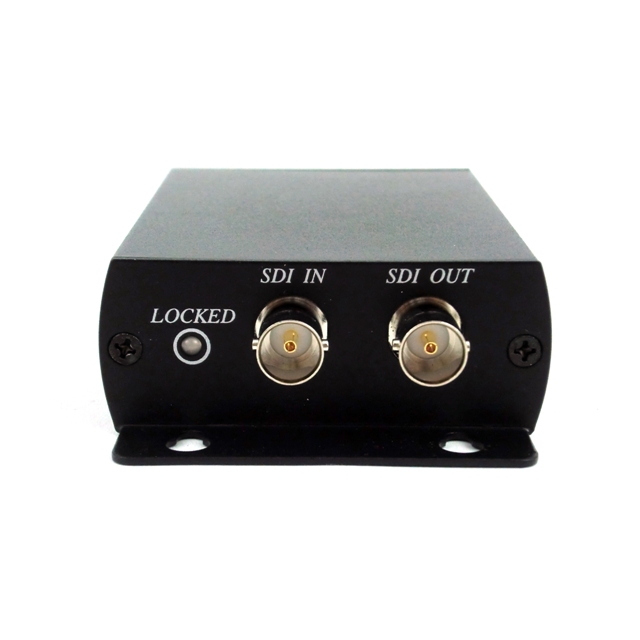

藍燈為SDI訊號燈：亮藍燈表示SDI訊號鎖定
連接示意圖
建議使用線材
如果要傳輸HD等級影音，請使用頻寬至少1.5G(1500MHz)的同軸電纜，如果要傳輸Full HD等級影音，同軸電纜頻寬至少要達3G(3000MHz)。
連結線材建議使用高品質75歐姆(ohm)同軸電纜與BNC接頭，如果使用低品質的同軸電纜可能會導致訊號損失、影響傳輸距離與穩定性。
延伸距離
以下為透過高品質75歐姆同軸線材測試之數據(Belden 1694A RG6U)
SD(480i, 576i解析度)(270Mbps): 300M
HD(720p, 1080i, 1080p@24/25/30Hz解析度)(1.45Gbps): 200M
Full HD(1080p@50/60Hz解析度)(2.97Gbps): 100M
常見問題
轉換器所輸出的HDMI解析度與頻率與SDI輸入訊號相同，如果您的HDMI螢幕不支援SDI輸入的解析度與頻率，螢幕將不會有任何顯像。例如：在HD-SDI攝影機的應用，如果您的HDMI顯示器不支援1080p@25Hz或1080p@30Hz，HDMI螢幕將不會顯示。這時後請調整您的HD-SDI攝影機輸出解析度為1080i或720p。
